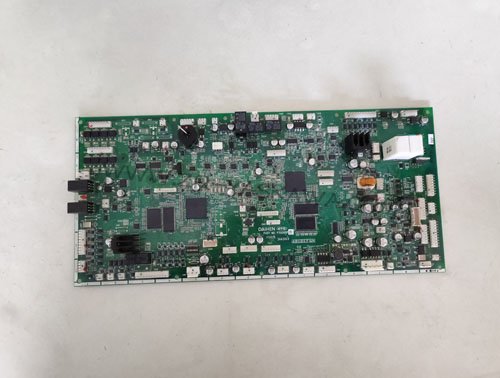

OTC焊機線路板P30099P故障報警維修

 OTC焊機維修     |      2021-02-03

       OTC焊機常見異常報警代碼及維修方法,OTC焊機線路板P30099P故障報警維修：

異常代碼 異常內容 解決對策
E- 000 端子[STOP]之間斷開
 		 ・確認外部連接用端子臺TM5[STOP](3-4)是否斷開。
・解除異常需設置內部功能『 F4』（詳情請見6.7.2.4 『 F4 』：自動／半自動模式）。
E- 010 焊槍開關OFF等待 ・確認焊槍開關是否為ON狀態
E- 020 點動送絲OFF等待 ・確認點動送絲是否為ON的狀態。
E- 030～
037
 		 USB通信異常關聯 ・檢查USB驅動器是否正常，連接是否正確。確認后重新連接 一次。
・重啟電源異常消失。

E- 040～
042		 啟動時通信異常 ・重啟電源異常消失。

E- 050～
059		 控制板內通信異常
 		 ・重啟電源異常消失。

E- 100 控制電源異常 ・檢查+24V,±15V電源是否異常。
・重啟電源異常消失。
E- 150 輸入過電壓 ・確認輸入電壓是否在342～418V的范圍。
・重啟電源異常消失。
E- 160 輸入電壓不足 ・ 確認輸入電壓是否在342～418V的范圍。
・ 檢查內部功能『 F20』的設置。（詳情請見6.7.2.8 『 F20』：輸入電壓過低檢測基準）
・ 重啟電源異常消失。
E- 200 1次電流檢出器異常 ・ 確認插件（P30099P_CN25）是否脫落或接觸不良。
・ 重啟電源異常消失。
E- 210  電弧電壓檢出異常 ・ 確認焊接電纜、電弧電壓直接檢出線是否斷線或者短路。
・ 重啟電源異常消失。
E- 220 1次側主回路異常 ・ 確認IGBT是否損壞。
・ 重啟電源異常消失。
E- 230 1次驅動異常 ・ 確認線路板 P30099P_CN21 ～ CN24插件是否正常。測試
P30099P_CH809～CH810間的電壓波形（DC24V）是否正常。
・ 重啟電源異常消失。
E- 240 2次電流檢出器異常 ・ 確認線路板P30099P_CN29插件是否正常。
・ 重啟電源異常消失。
E- 260 電壓檢出回路異常 ・ 確認線路板P30099P_CN27插件是否正常。
・ 重啟電源異常消失。
E- 301 1次IGBT側溫度異常 ・ 確認線路板P30099P_CN11插件是否正常。
・ 是否超出額定負載持續率。
・ 周圍溫度是否過高。
E- 302 2次DR側溫度異常 ・ 確認線路板P30099P_CN12插件是否正常。
・ 是否超出額定負載持續率。
・ 周圍溫度是否過高。
